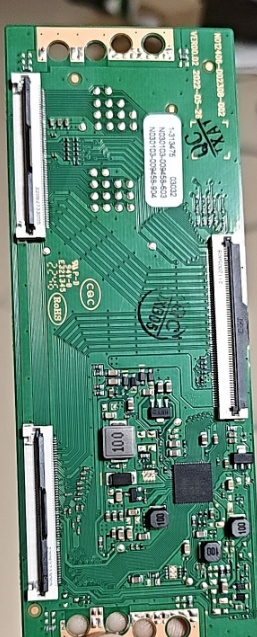

液品电视能够正常开机，背光也亮，但是屏幕不显示图像，这个故障一般就是因为逻辑板损坏造成的。想要快速判断它的好坏，就要记住它上面的5种关键电压。
00:13
第一个就是逻辑版的供电电压，用VCC表示，它都是需要一个12伏的供电，只要测量这个电压接近12伏就说明是正常的。
> 00:20
第二个就是数字电路的供电电压，用VDD表示，正常的话测是这个电压只要在3.3伏或者是2.5伏或者是1.8伏之间都是正常的。
▶ 00:25
第三个是逻辑板中模拟电路的供电电压，用VDA表示，测量这个电压只要在16伏或者是15伏之间就说明是正常的:
>00:33
第四个是液品屏内开关管的打开电压，用VGH表示，测量这个电压只要在20伏到26伏之间就说明是正常的。
00:49
第五个是液品屏内开关管的关闭电压，用VGL表示，测量这个电压只要在负的5.6伏左右就说明是正常的。
>01:00
这些电压的测试点在电路板中也非常容易找到，它们都有对应的字母标名
D01:06
下面再看怎么样实际测量，用直流电压档位测量。首先把黑接到电路中的地，就是电路板边上大面积这些铜箔线路就是它的地。然后再用红笔分别去测量每个测试点，电路板中有很多黄色的小回圈就是每个电压的测试点，只要找到它对应的测试点就可以了。
01:25

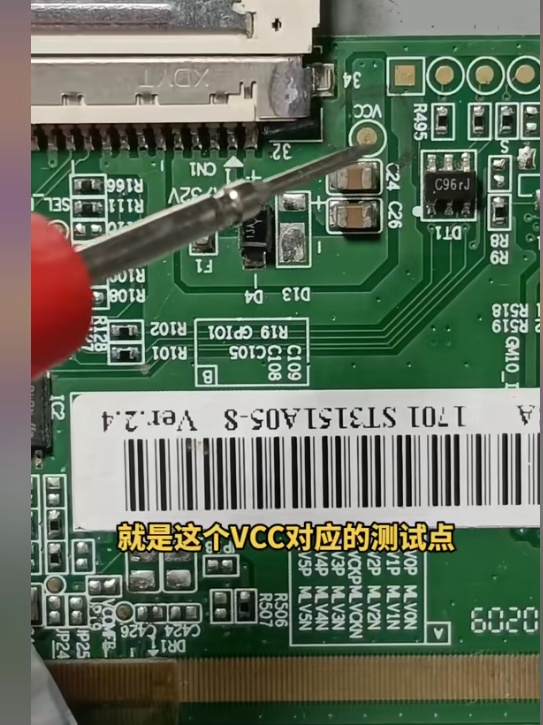

首先测量一下它的主电压是否正常，就是VCC对应的测试点，现在显示11.9伏，接近12伏就说明是正常的。
